Ребристые плиты перекрытия

Железобетонные предварительно напряженные ребристые плиты перекрытия высотой 300мм изготавливаются из тяжелого бетона по ГОСТ 21506-87 "Плиты перекрытий железобетонные ребристые высотой 300мм для зданий и сооружений" и предназначены для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий, промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6м.

Допускается применять плиты перекрытия ЖБИ в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40С, а также в условиях систематического воздействия на плиты перекрытия ЖБИ технологических температур выше 50С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения.

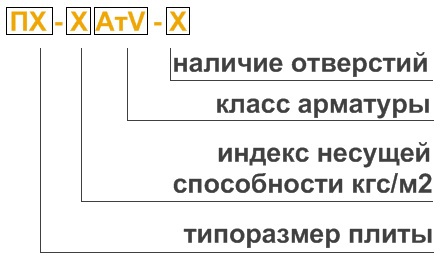

Пример условного обозначения ребристой плиты перекрытия высотой 300мм

Железобетонные предварительно напряженные ребристые плиты перекрытия высотой 400 мм, изготавливаются из тяжелого бетона по ГОСТ 27215 - 87 "Плиты перекрытий железобетонные ребристые высотой 400мм для производственных, промышленных предприятий" и предназначены для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты перекрытия ЖБИ изготавливают по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяются для отапливаемых и неотапливаемых зданий и сооружений, а так же на открытом воздухе при расчетной температуре наружного воздуха до минус 40С включительно.

В зависимости от способа опирания на ригели каркаса здания или сооружения, плиты перекрытия подразделяют на два типа:

1П - плиты перекрытия с опиранием на полки ригелей;

2П - плиты перекрытия с опиранием на верх ригелей;

Плиты типа 1П предусмотрены восьми типоразмеров (от 1П1 до 1П8), типа 2П - одного типоразмера (2П1).

Пример условного обозначения ребристой плиты перекрытия высотой 400 мм
